SMT-加工能力

SMT项目	中小批量能力	样品(20pcs内)
最大卡板	L50×W50mm～ L510×W460mm	无尺寸限制
最大厚板	3mm	无厚度限制
最小厚板	0.5mm	无厚度限制
最小chip零件	01005微型元件到 45mm元件	01005封装及以上
最大零件尺寸	150mm*150mm	无限制
最小引脚零件间距	0.3mm	0.3mm
最小球状零件 (bga）间距	0.3mm	0.3mm
最大零件贴装精度(100FP)	全程贴装精度高达±50 微米，全程重复精度高达±30微米	0.3mm
贴片能力	300-400万点/日	50-100款
DIP插件加工	10万点	50-100款

PCB-加工能力

项目	加工能力	工艺详解
层数	1-10层	捷创可生产1-10 层的通孔板
最大尺寸	500x1100mm	常规版尺寸为550x 420mm，超过该尺寸为超长板
外形尺寸精度	±0.2mm	CNC外形公差± 0.2mmV-cut板外形公差±0.5mm
板厚公差	±0.1mm	因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚）一般走正公差
成品外层铜厚	1OZ/2OZ/3OZ	指成品电路板外层线路铜箔的厚度， 1OZ＝35um， 2OZ=70um， 3OZ=105um
成品内层铜厚	35um/50um	1.6及2.0板厚的四、六层板可根据客户要求指定内层铜厚
最小间隙	4mil（0.1mm）	目前可接4mil线距，间隙尽可能大于 6mil，小于6mil的价格会稍贵一些
钻孔孔径 ( 机器钻 )	0.2--6.3mm	0.2mm是钻孔的最小孔径，6.3mm是钻孔的最大孔径，如大于6.3mm工厂要另行处理； 0.65mm是最小槽刀（PTH）孔径，如有小于0.65mm 的金属槽工程将加大到0.65mm制作，铝基板最小孔为 0.8mm，铝基板槽孔最小孔为1.2mm；无铜孔（NPTH）最小孔径为0.45mm，如小于则加大到 0.45mm。
成品孔孔径 ( 机器钻)	0.2--6.20mm	因孔内壁附有金属铜，成品孔孔径一般小于文件中的钻孔孔径
孔径公差 (机器钻 )	0.2--6.20mm	钻孔的公差为± 0.08mm，例如设计为0.6mm的孔，实物板的成品孔径在0.52--0.68mm 是合格允许的
最小字符宽	≥0.15mm	字符最小的宽度，如果小于0.15mm，实物板可能会因设计原因而造成字符不清晰
最小字符高	≥0.8mm	字符最小的高度，如果小于0.8mm，实物板可能会因设计原因造成字符不清晰
字符宽高比	1:5	最合适的宽高比例，更利于生产
走线与外形间距	≥0.3mm（12mil）	锣板出货，线路层走线距板子外形线的距离不小于 0.3mm；V割拼板出货，走线距V割中心线距离不能小于0.4mm
拼版：无间隙拼版间隙	0间隙拼	是拼版出货，中间板与板的间隙为0 （文档有详解）
拼版：有间隙拼版间隙	0间隙拼	有间隙拼版的间隙不要小于1.6mm，否则锣边时比较困难
半孔工艺最小半孔孔径	0.6mm	半孔工艺是一种特殊工艺，最小孔径不得小于0.6mm

雅马哈

雅马哈02

雅马哈03

贴片生产线

富士贴片机

有铅回流焊

无铅回流焊

回流焊

后焊线

手贴线

电桥

AOI检测

QC检测

维修

钻孔机

钻孔机1

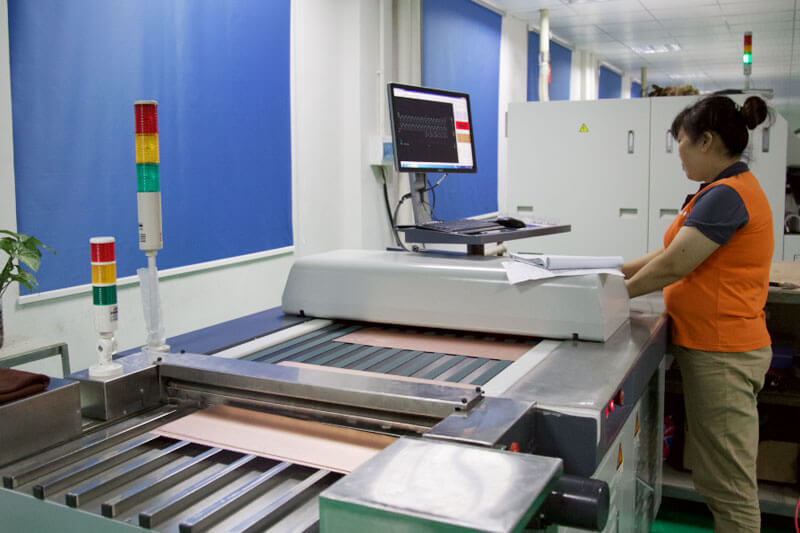

检板

飞针测试

锣边机
